Anfield SVA/SVF系列紧凑型真空开关
Anfield Sensors SVA/SVF系列是一款紧凑型真空开关，采用优质快速微动开关，适用于注重价格和产品尺寸的应用场合。适合于气动、水以及低压应用场合。采用模块化设计，可用于各种电气和机械端接。
新: 现可选配无铅黄铜。
特点:
- 快速微动开关
- 出厂设定或现场可调
- 隔膜设计
- 经WRAS认证的EPDM 隔膜可用
应用:
- 真空发生器
- 工业自动化
- 取放装置
- 发动机负载监控
规格:
- 电气
- 5A [12/24 VDC, 125 VAC] or 3A [250 VAC]
- 开关类型
- 快动作
- 保护
- DIN 43650A - IP65, 端子 - IP00
- 温度范围
- -20°F to 180°F (-29°C to 82°C) Nitrile
- 机械范围
- 1,000,000 次循环 @ 75 PSI (5.2 BAR)
- 隔膜材料
- 标准: Nitrile 可选: Viton, EPDM
- 外壳材料
- 黄铜 (可选:不锈钢)
- 最大过压
- 350 PSI (25 BAR)
- 重复性
- 最大设定点 +/- 2% @ 20°C (68°F)
- 死区差分
- 10 - 40% 设定值
- 重量
- 0.26 磅 (0.12 千克)
压力范围:
| 范围 | 可调范围 | |
| inHg | mbar | |
| SVA-1 | 5-30" | 170 - 1020 |

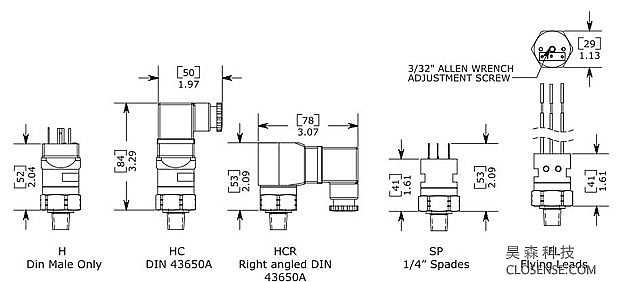

外形尺寸:
接线定义:
- 触点
- 飞线
- DIN 43650 TYPE
- FLWF / FLWM
WEATHERPACK - FLDR / FLDP DEUTSCH
插座 / 插头
- 公共
- 黑色
- PIN 1
- PIN A
- PIN A / PIN 1
- 常闭
- 蓝色
- PIN 2
- PIN C
- PIN C / PIN 2
- 常开
- 红色
- PIN 3
- PIN B
- PIN B / PIN 2
